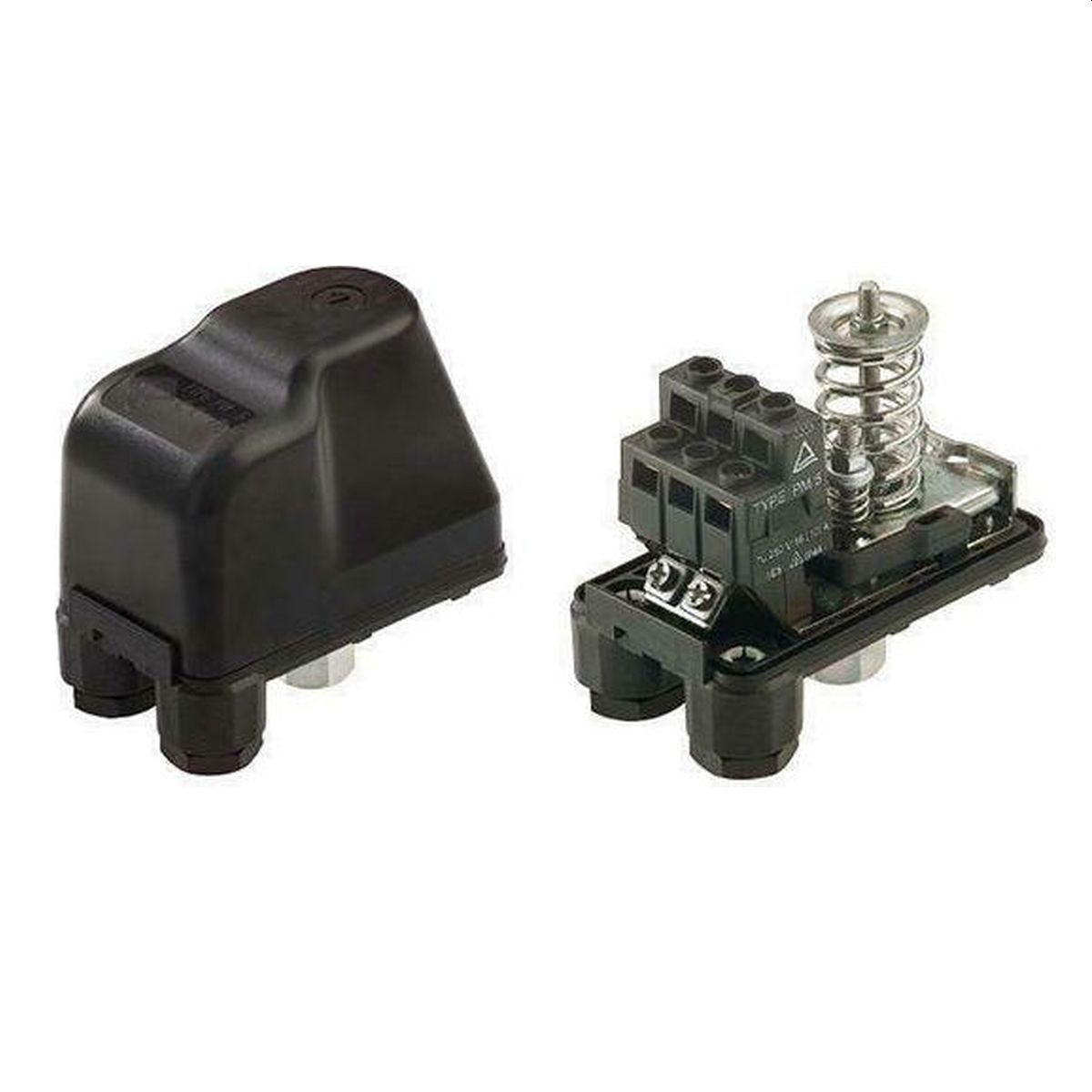

Πιεσοστάτης Αντλίας Νερού 220V Μονοφασικός 3-12 Bar 1/4" Θηλ. PM12 Italtecnica
ΚΩΔ :
125250005
Πιεσοστάτης Αντλίας Νερού 220v Μονοφασικός 3-12 Bar 1/4" Θηλ PM12 Italtecnica
Μονοφασικός διακόπτης πίεσης για την αυτόματη εποπτεία και τον έλεγχο των συστημάτων που χρησιμοποιούν υγρά υπό πίεση και ενεργοποιούνται με τη μεταβολή της πίεσης.
- Ηλεκτρικές επαφές: Κανονικά κλειστές και είναι κατασκευασμένες από κράμα ορείχαλκου με Ag-Ni επιφάνειες.
- Τερματικά με βίδες Μ4 και ζάρια πίεσης 8x8 mm.
- Καουτσούκ μεμβράνη NBR με υφασμάτινο ένθετο (βαθμού τροφίμων για τα PM/5 - PM/6 - PT/5).
- ¼" Θηλυκή υδραυλική σύνδεση από γαλβανισμένο ατσάλι.
- Πρότυπος Βαθμός Προστασίας IP 44.
- Μέγιστη θερμοκρασία περιβάλλοντος: 55°C.
- Ανθεκτικοί στο σκίσιμο σφικτήρες καλωδίων.
Τεχνικά Χαρακτηριστικά:
- Εύρος πίεσης: 3-12 Βar
- Εργοστασιακή ρύθμιση: 5 - 7 Βar
- Μέγιστη πίεση 12 bar
- Ελάχιστη διαφορά: 1,5 Βar
- Μέγιστη απόκλιση: 5 Βar
- Ονομαστικό ρεύμα: 16A (10)Α
- Ονομαστική τάση: 250V
- Μονοφασικός
- Θερμοκρασία υγρού και περιβάλλοντος: max 55 °C
- Εύρος πίεσης: 3-12 Βar
- Εργοστασιακή ρύθμιση: 5 - 7 Βar
- Μέγιστη πίεση 12 bar
- Ελάχιστη διαφορά: 1,5 Βar
- Μέγιστη απόκλιση: 5 Βar
- Ονομαστικό ρεύμα: 16A (10)Α
- Ονομαστική τάση: 250V
- Μονοφασικός
- Θερμοκρασία υγρού και περιβάλλοντος: max 55 °C
Σχεδιασμένο για την αυτόματη εκκίνηση και διακοπή ηλεκτρικών αντλιών σε πιεστικά συγκροτήματα.
Μηχανισμός Ρύθμισης:
Στο εσωτερικό της συσκευής υπάρχουν δύο ελατήρια με παξιμάδια:
- Μεγάλο Ελατήριο: Καθορίζει την πίεση εκκίνησης (Cut-in) της αντλίας. Το βίδωμα του παξιμαδιού αυξάνει το όριο πίεσης έναρξης.
- Μικρό Ελατήριο: Ρυθμίζει το διαφορικό πίεσης. Καθορίζει πόσο ψηλότερα από την πίεση εκκίνησης θα σταματήσει η αντλία (Cut-out).
Οδηγίες Ηλεκτρολογικής Συνδεσμολογίας (220V):
ΠΡΟΣΟΧΗ: Πριν ξεκινήσετε, διακόψτε την παροχή ρεύματος στον πίνακα.
Αφαιρέστε το πλαστικό κάλυμμα του πιεσοστάτη ξεβιδώνοντας την κεντρική βίδα. Στο εσωτερικό θα δείτε 4 κύριες επαφές (βίδες) σε σειρά και τις επαφές της γείωσης:
- Γείωση: Συνδέστε τα κίτρινα/πράσινα καλώδια στις ειδικές επαφές με το αντίστοιχο σύμβολο.
- Γραμμή Παροχής (Ρεύμα από Δίκτυο/Πίνακα): Συνδέστε τη Φάση (καφέ/μαύρο) και τον Ουδέτερο (μπλε) στο ένα ζευγάρι επαφών (συνήθως αναγράφεται ως "LINE").
- Γραμμή Αντλίας (Μοτέρ): Συνδέστε τη Φάση και τον Ουδέτερο που πηγαίνουν στο μοτέρ στο δεύτερο ζευγάρι επαφών (συνήθως αναγράφεται ως "MOTOR").
Σημείωση: Οι επαφές λειτουργούν ως διπολικός διακόπτης. Όταν η πίεση πέφτει, οι επαφές κλείνουν και μεταφέρουν το ρεύμα από την παροχή στην αντλία.
Βήματα για την Ακριβή Ρύθμιση των Μπαρ (Bar):
Η ρύθμιση γίνεται με το πιεστικό σε λειτουργία. Χρειάζεστε ένα μανόμετρο στο σύστημα για να βλέπετε τις πιέσεις.
- Ρύθμιση Πίεσης Εκκίνησης (Cut-in):
- Ανοίξτε μια βρύση για να πέσει η πίεση και να ξεκινήσει η αντλία.
- Παρατηρήστε στο μανόμετρο σε πόσα bar παίρνει μπρος.
- Για να αυξήσετε την πίεση εκκίνησης, βιδώστε (δεξιόστροφα) το παξιμάδι στο μεγάλο ελατήριο.
- Για να τη μειώσετε, ξεβιδώστε το (αριστερόστροφα).
- Ρύθμιση Πίεσης Διακοπής (Cut-out):
- Κλείστε τις βρύσες και αφήστε την αντλία να ανεβάσει πίεση μέχρι να σταματήσει.
- Παρατηρήστε στο μανόμετρο σε πόσα bar σταματάει.
- Για να αυξήσετε την πίεση διακοπής (μεγαλύτερο διαφορικό), βιδώστε (δεξιόστροφα) το παξιμάδι στο μικρό ελατήριο.
- Για να τη μειώσετε, ξεβιδώστε το (αριστερόστροφα).
Σημαντικό: Κάντε μικρές διορθώσεις (1-2 στροφές κάθε φορά) και δοκιμάστε ξανά ανοίγοντας/κλείνοντας τη βρύση για να ελέγχετε το αποτέλεσμα.
